Sản xuất rèm ngăn cháy EI, E

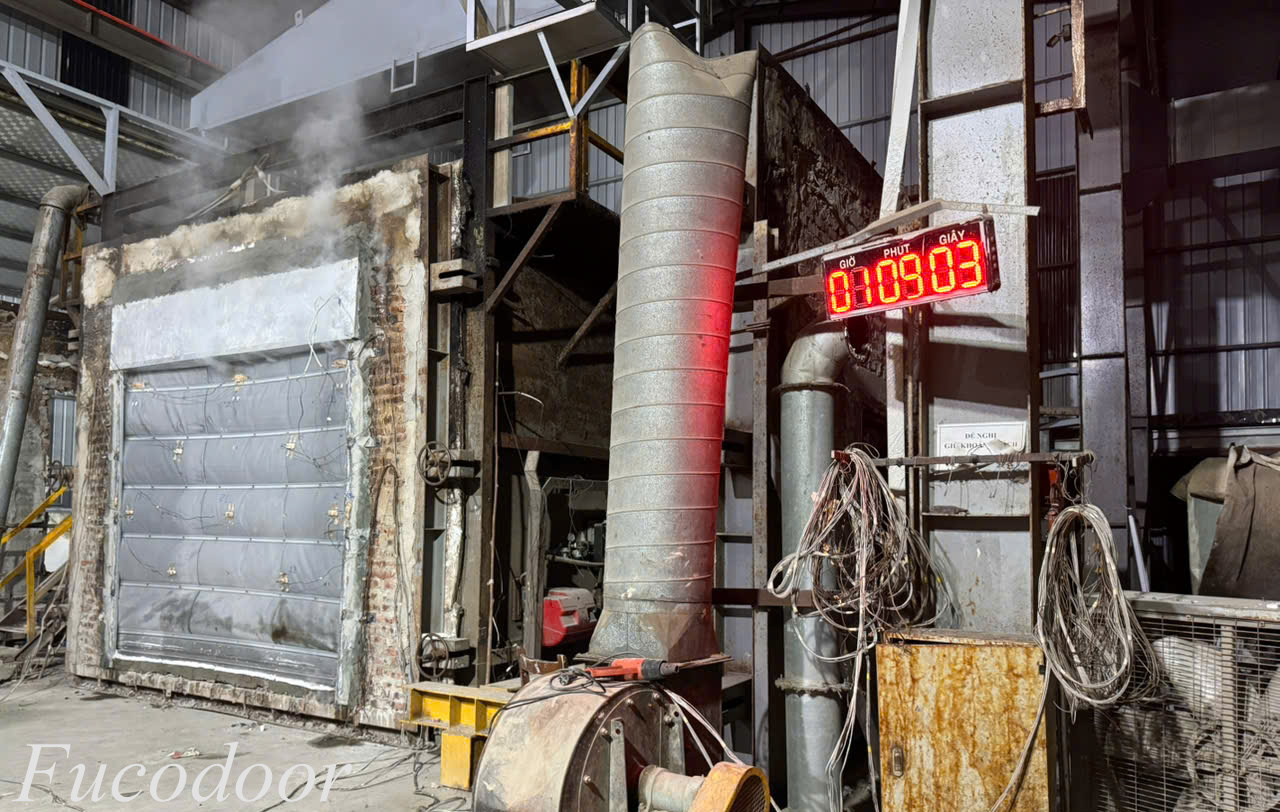

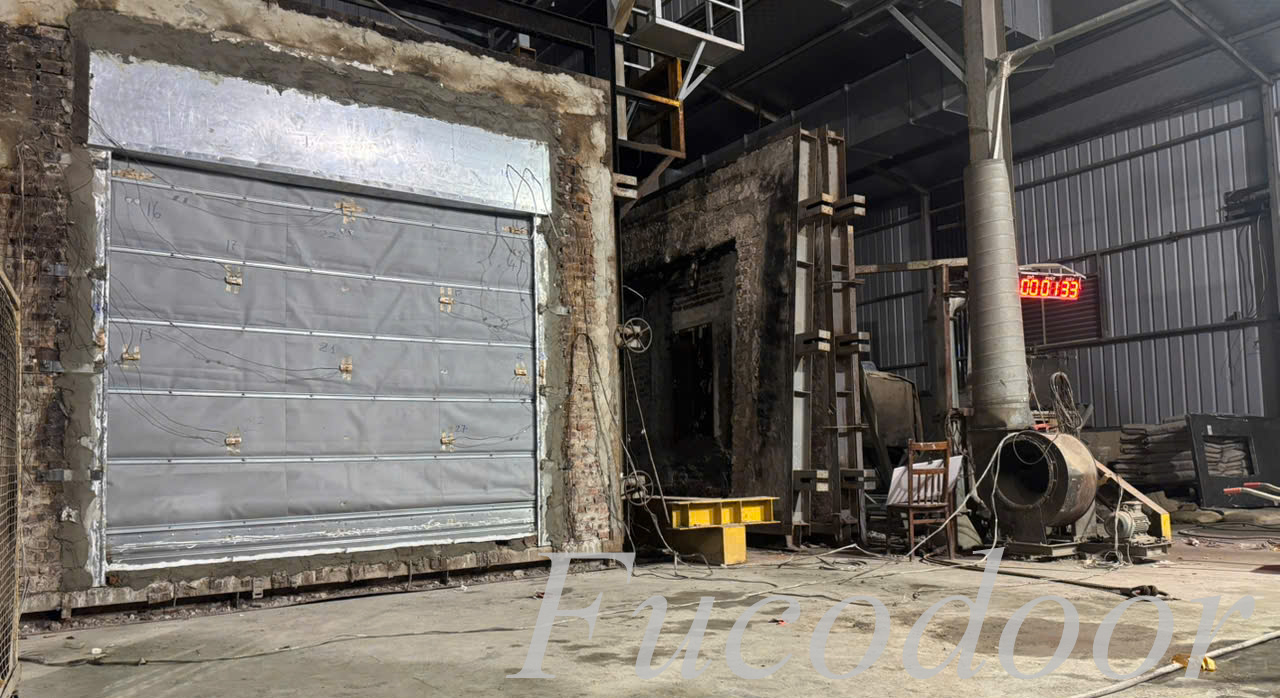

Màn cuốn, rèm cuốn ngăn cháy EI60, EI45, EI30 phút

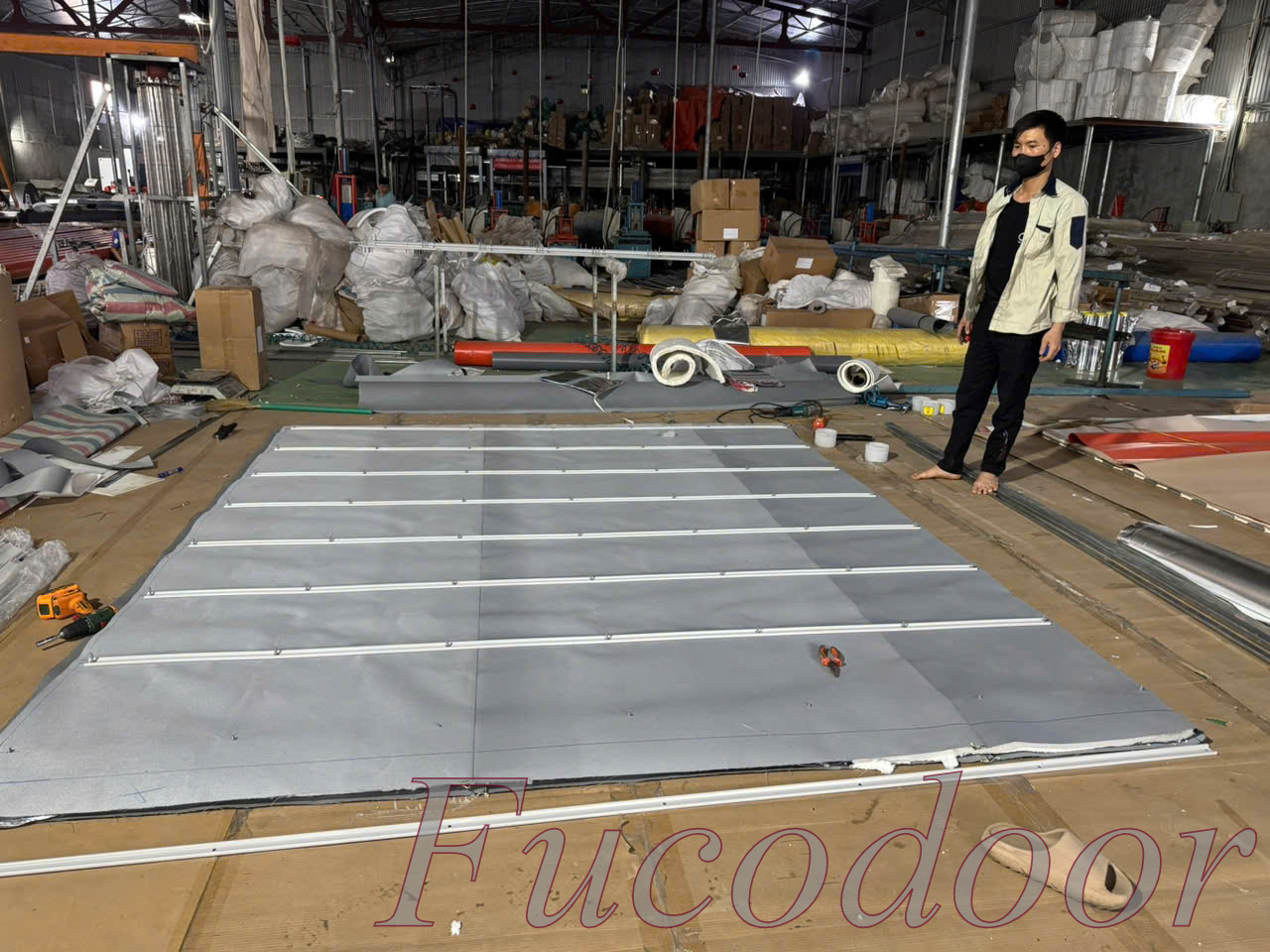

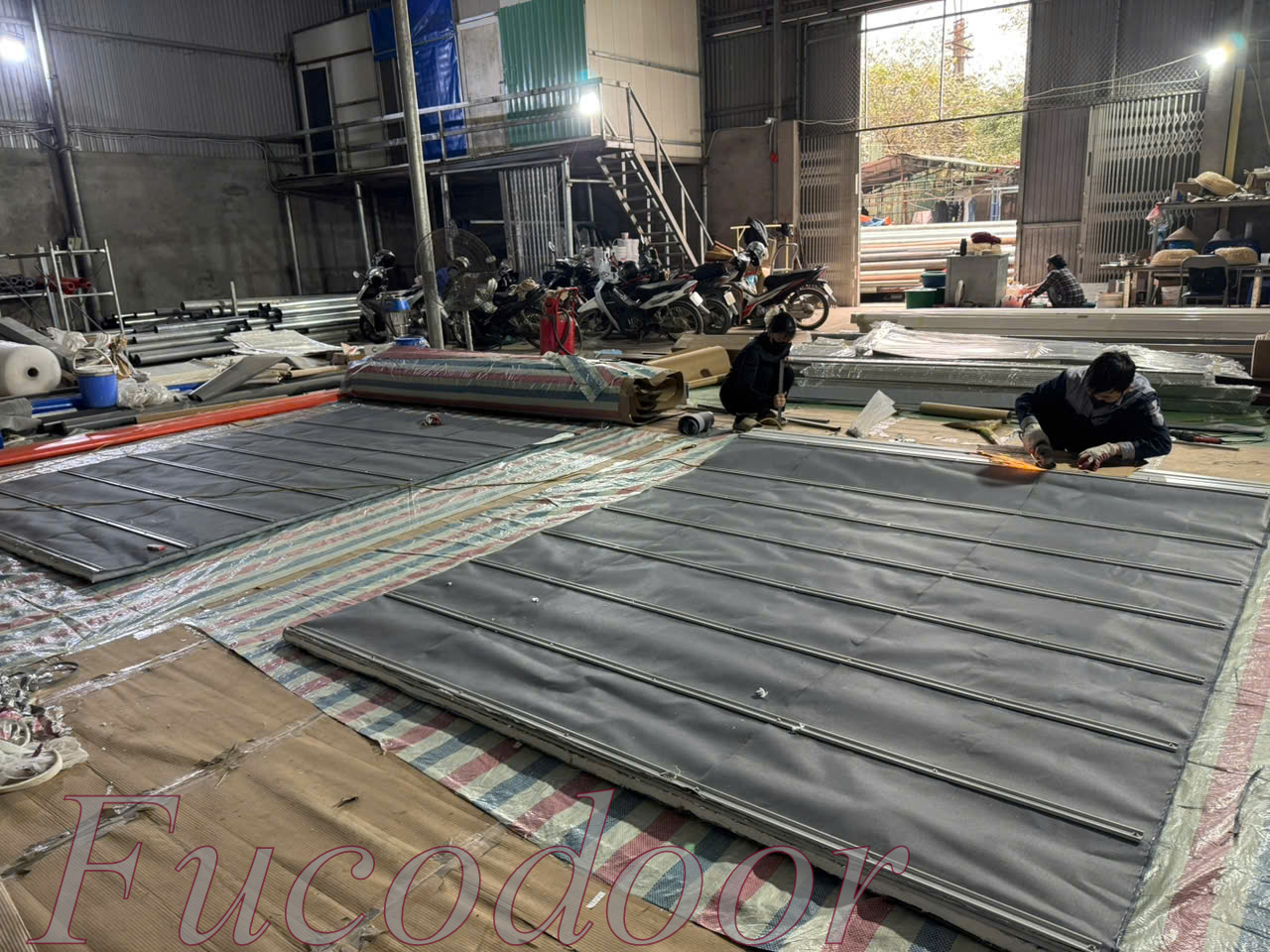

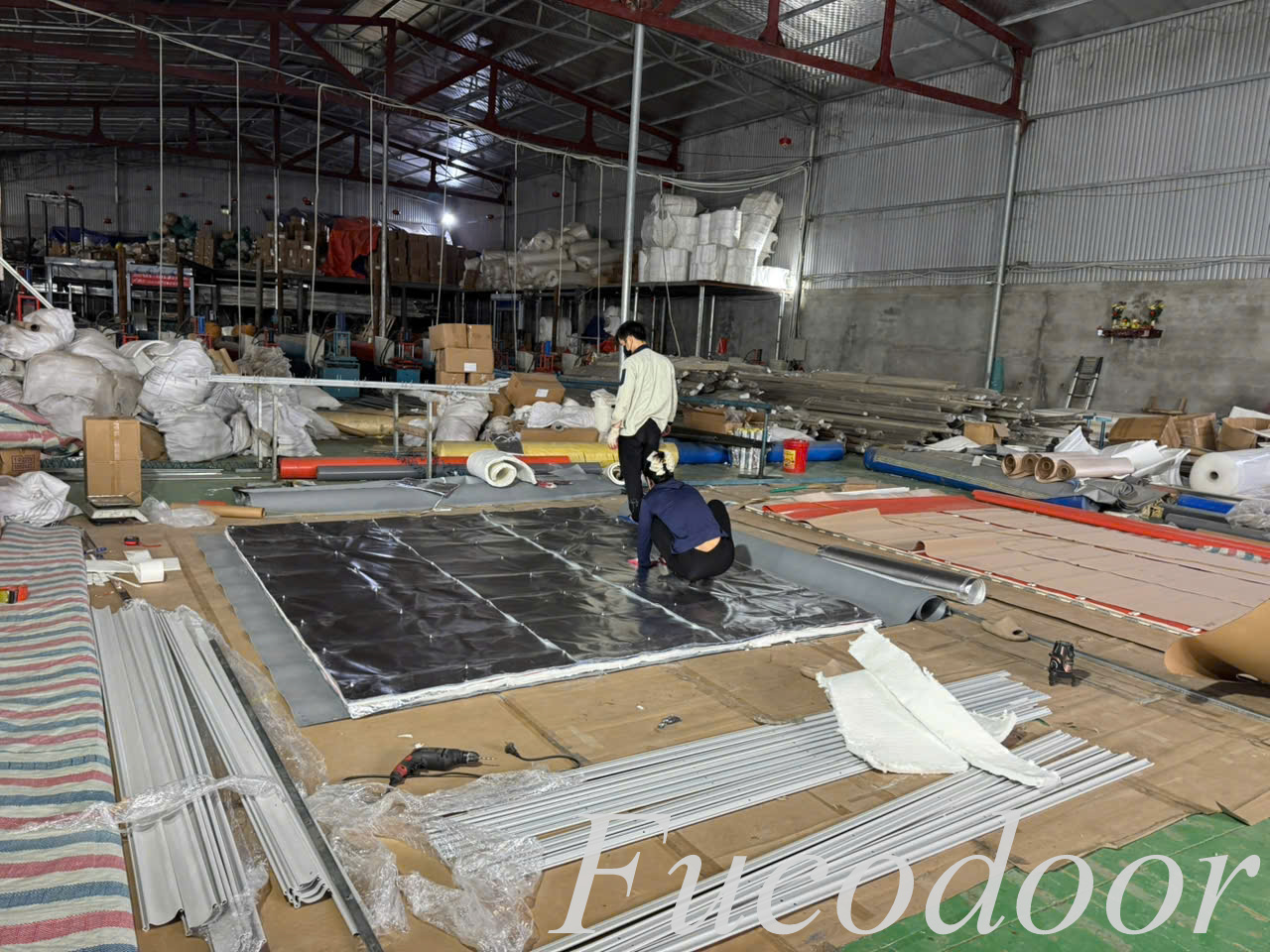

Màn cuốn ngăn cháy mã FCM-EI: Có cấu tạo bởi các lớp như sau: Loại 1 thân: Có chiều dày là 34mm: Gồm 14 lớp: 2 Vải Thủy tinh bên ngoài cùng phủ PU màu Ghi Sáng, phía trong, bông gốm 25mm, bông gốm 5mm, giấy bạc, 4 lớp vải sợi thủy tinh nhôm chống cháy, 6 giấy bạc, có 1 lớp trà keo.+ Hộp 13x26x1.4mmNẹp 35x0,95mm, lá đầu 85mmx1.4mm, thanh đáy U60x175x1,5mm,
Trục cửa
- Trục phi trục 113.5mm, 141.3mm, 168.3mm, 219.1mm
Ray dẫn hướng
- Ray dẫn hướng 02 lớp KT 100x125x0,95mm, Mgo dầy 20mm

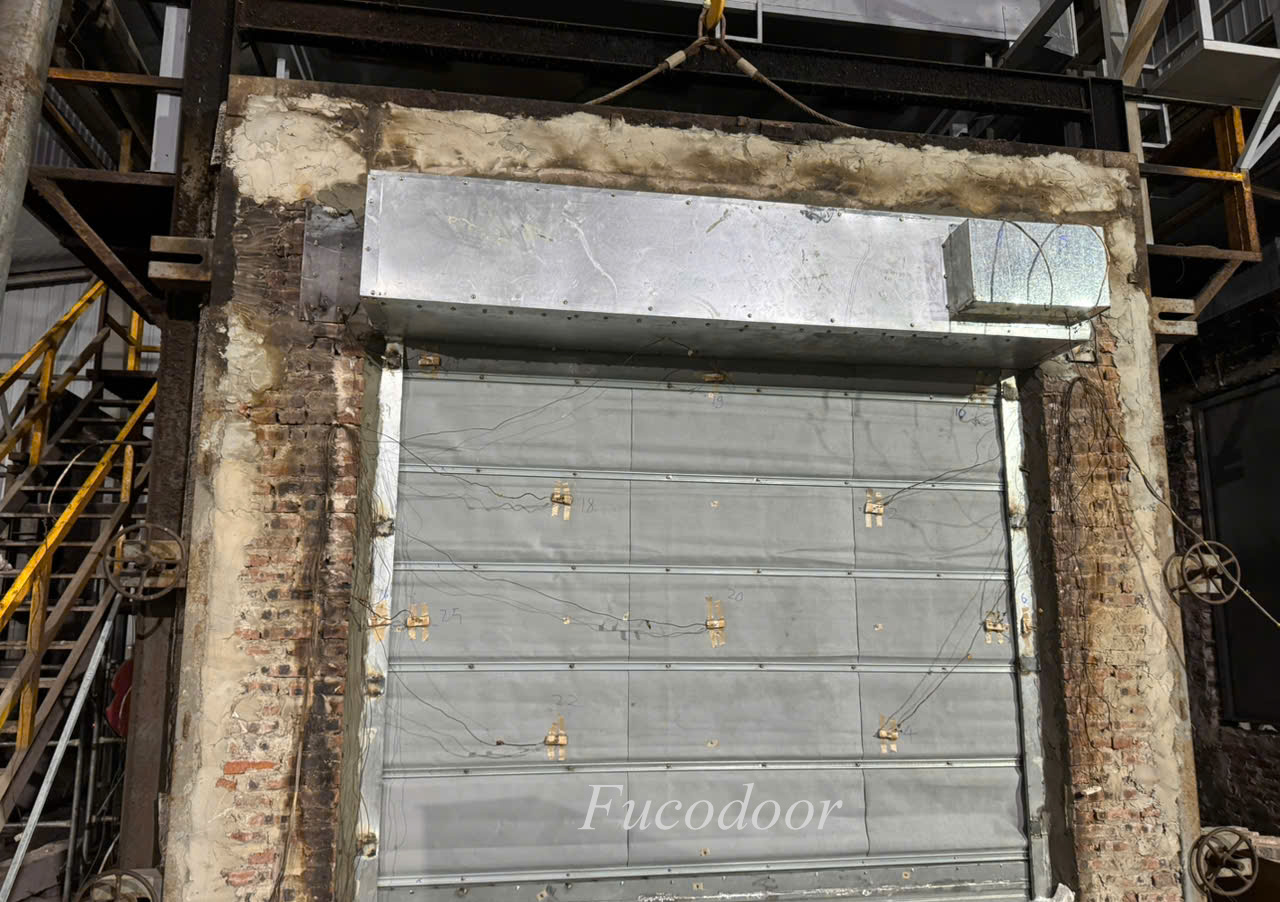

Hộp kỹ thuật:
- Khung hộp 20x40 dầy 1.4mm
- Nẹp đỡ bông gốm 30mm dầy 2mm
- Bông gốm dầy 25mm rải bao quanh hộp
- Ngoài bọc tôn dầy 0.95mm, sơn tĩnh điện
- Thiết bị kết nối với PCCC, động cơ, motor 300kg, 600kg, 800kg, 1000kg, 1500kg, 2000kg, 3000kg, 4000kg
E (Integrity): Khả năng duy trì tính toàn vẹn cấu trúc, ngăn chặn lửa và khói không thể xuyên qua cửa trong một thời gian nhất định.
I (Insulation): Khả năng cách nhiệt, đảm bảo nhiệt độ ở mặt không tiếp xúc với lửa không vượt quá một mức nhất định trong thời gian yêu cầu.
Khả năng chống cháy theo thời gian: Màn cuốn chống cháy EI thường có các mức độ chống cháy khác nhau như EI30, EI45, EI60 (tương ứng với 30, 45, 60 phút). Ví dụ, cửa cuốn chống cháy EI60 có khả năng ngăn lửa và cách nhiệt trong 60 phút.
Cơ chế hoạt động: Màn cuốn chống cháy là loại màn cuốn lên và xuống như cửa cuốn thông thường. Khi có báo cháy, cửa sẽ tự động cuốn xuống để ngăn chặn sự lan truyền của lửa và khói.
Chất liệu: Màn cuốn chống cháy EI thường được làm từ thép chịu nhiệt, có lớp cách nhiệt bên trong để ngăn nhiệt độ tăng cao ở mặt bên kia của cửa.
Ứng dụng: Màn cuốn chống cháy EI thường được lắp đặt tại các khu vực yêu cầu phân chia và ngăn cháy cao, như nhà xưởng, trung tâm thương mại, nhà kho, tầng hầm, hành lang thoát hiểm.

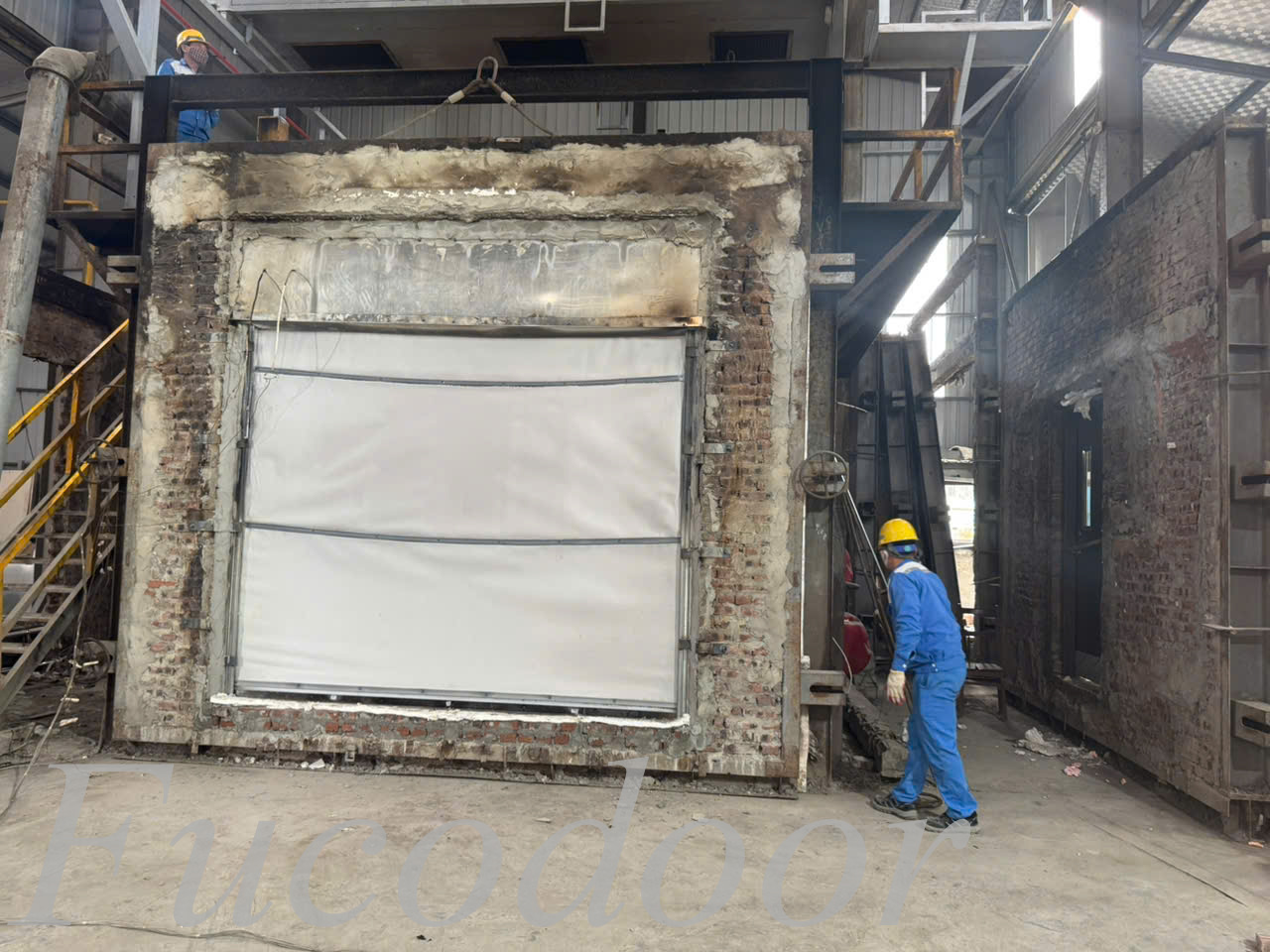

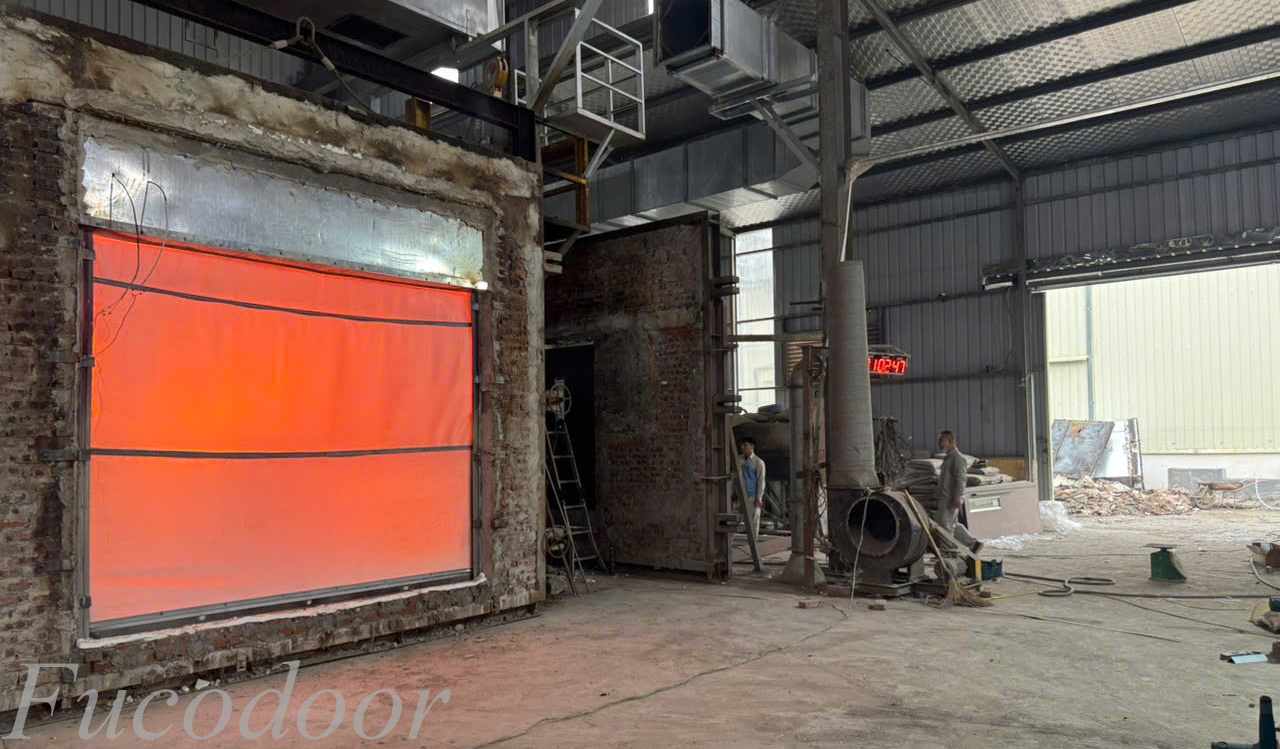

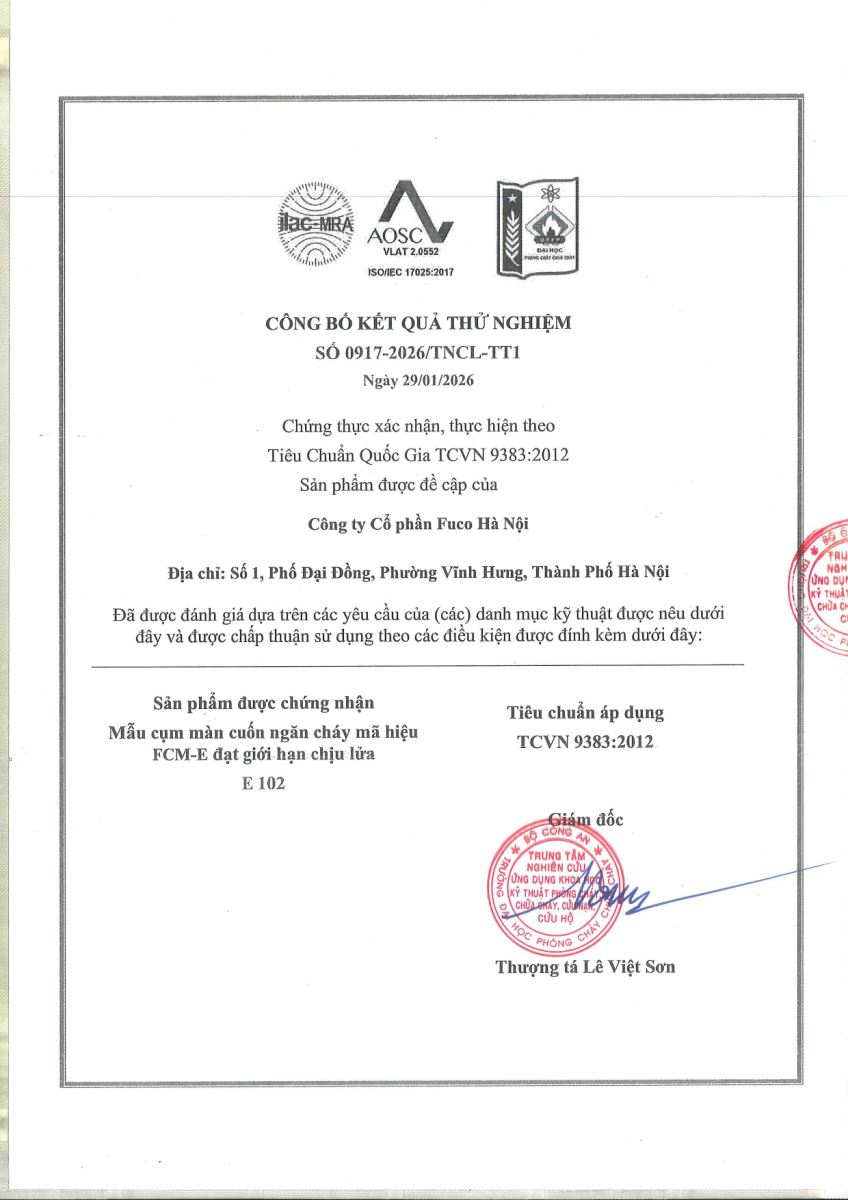

Màn cuốn ngăn cháy E90, E60, E45, E30, E15

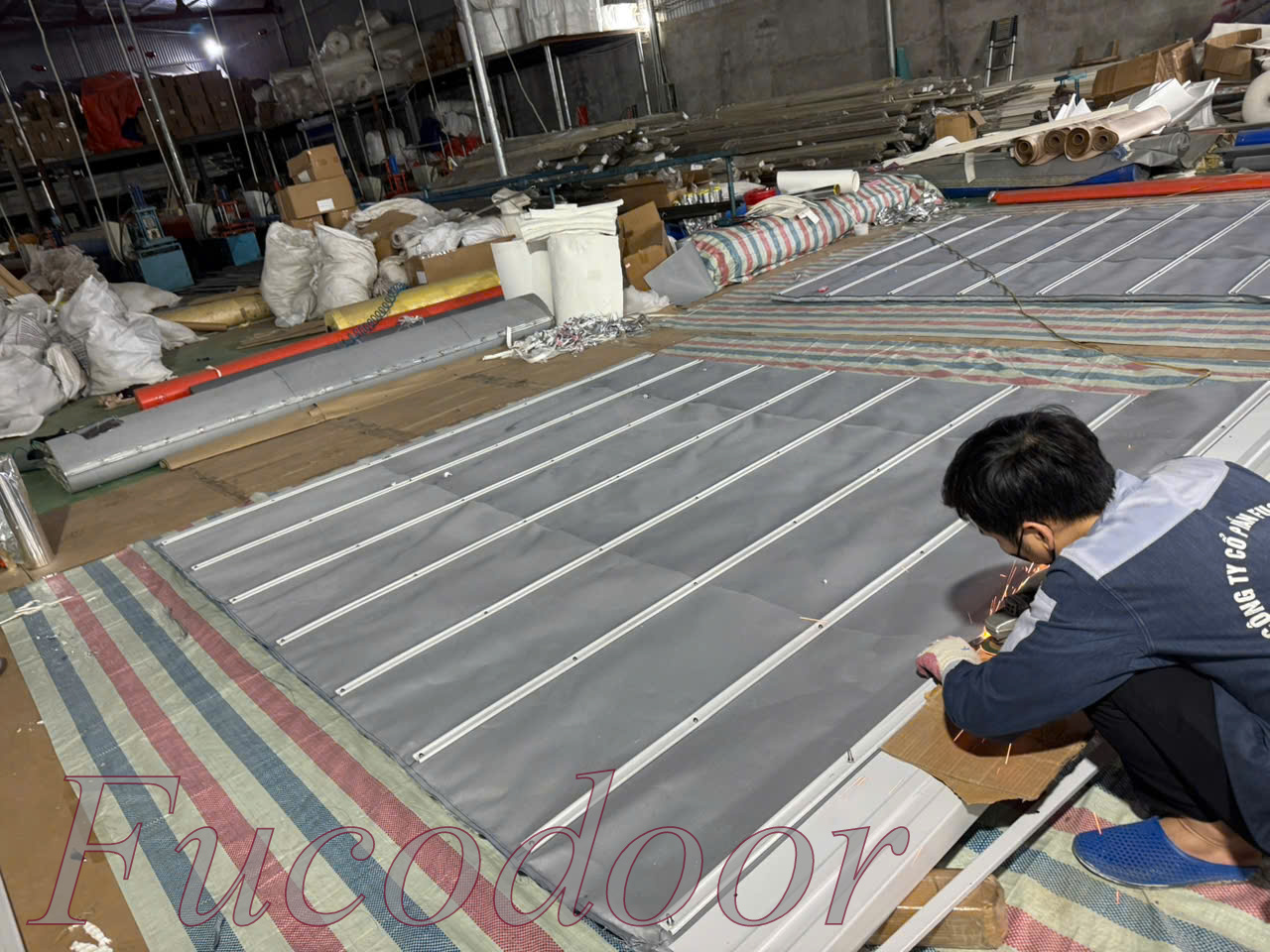

Cấu tạo của một bộ màn cuốn FCM-E cụ thể như sau:+ Màn cuốn có cấu tạo: gồm 01 lớp vải thủy tinh ngăn cháy phủ PU, độ dày 0,55mm
+ Màn cuốn được kẹp bằng 03 nẹp đôi kích thước 35x0,75mm mỗi bên ngoài màn. Khoảng cách 2 nẹp là 1000mm. Hai đầu thanh nẹp có kẹp bi đôi ở 2 đầu, để giữ màn cuốn nằm trong ray cửa.
- Trục cuốn:

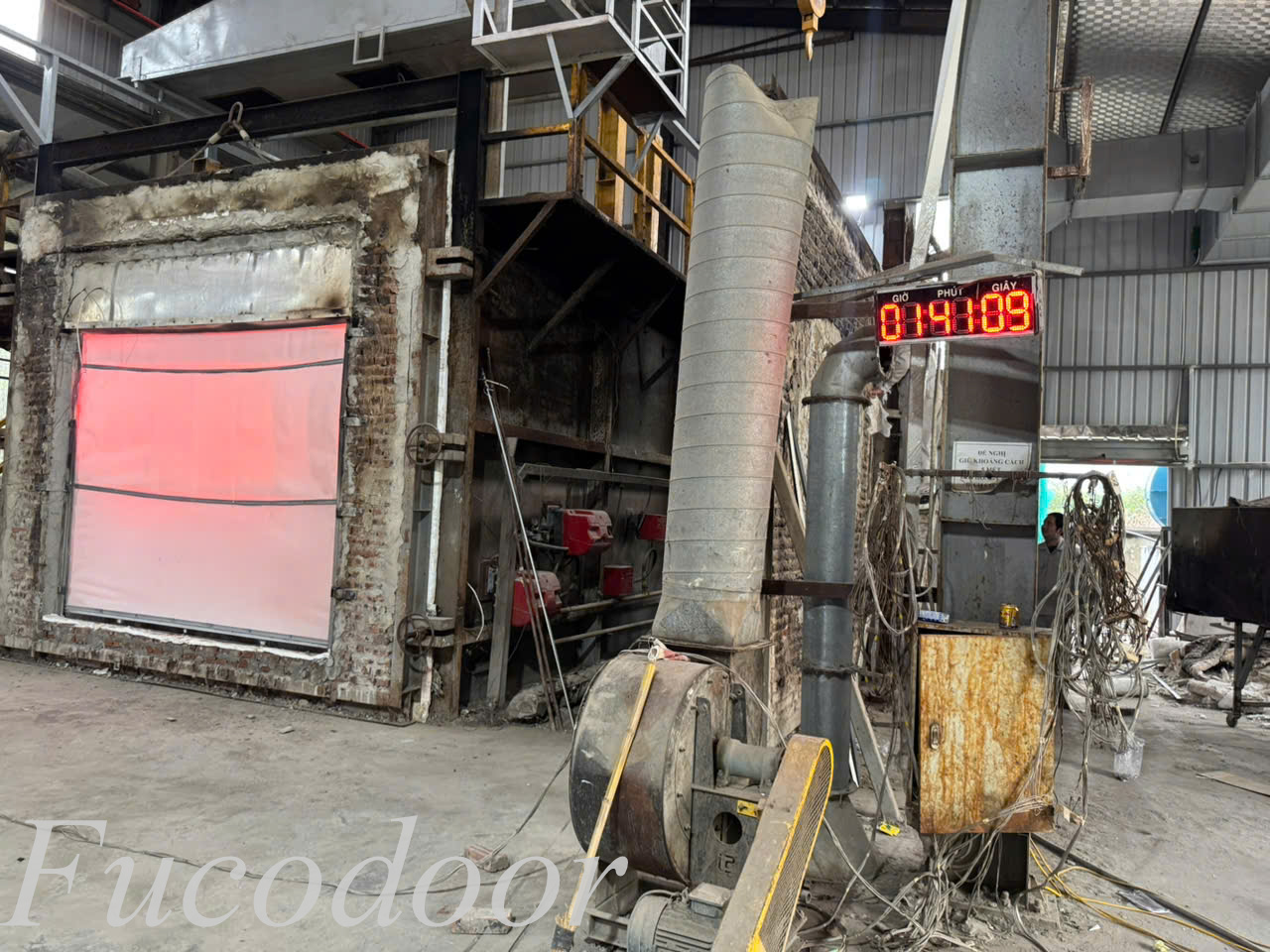

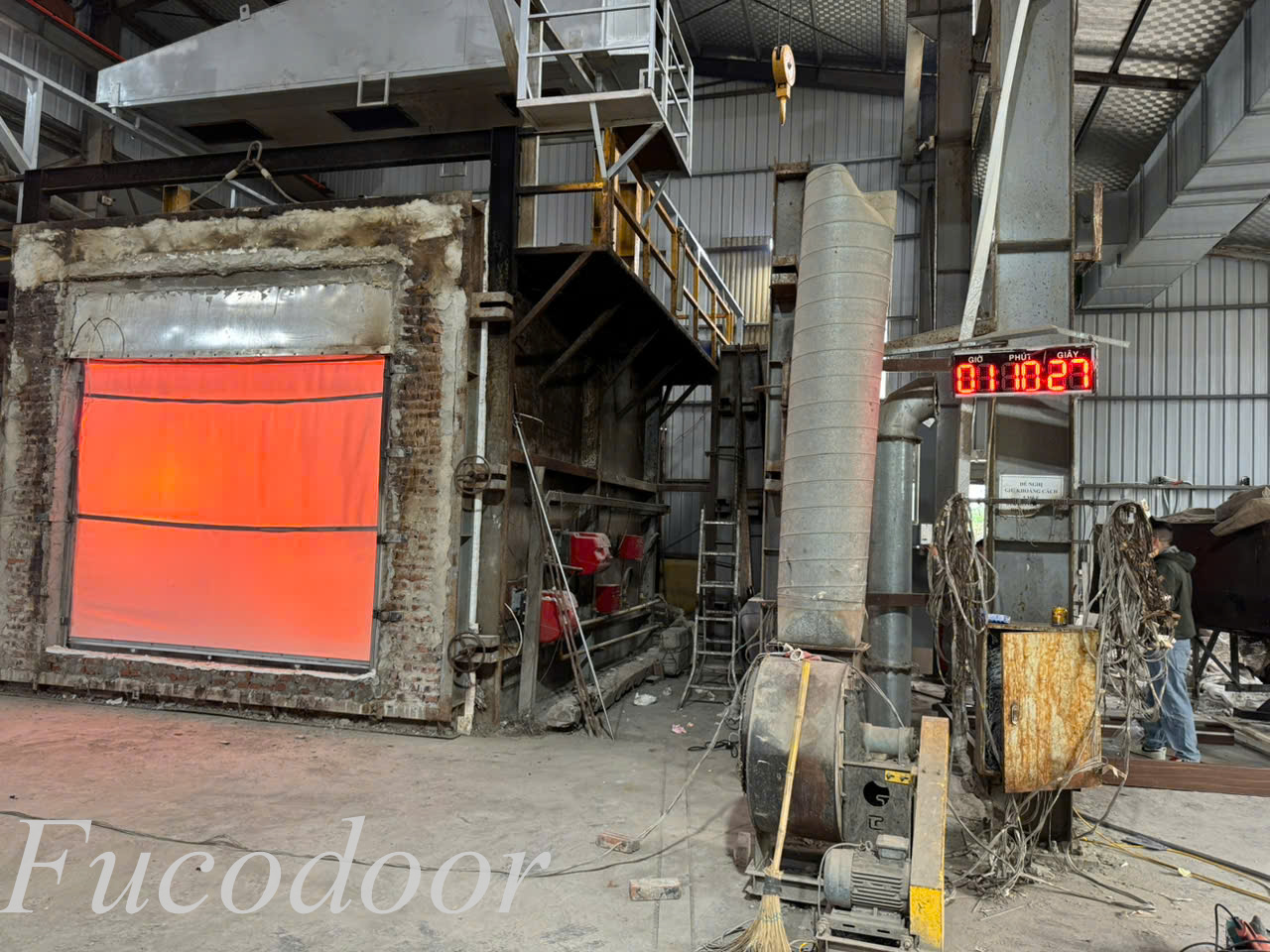

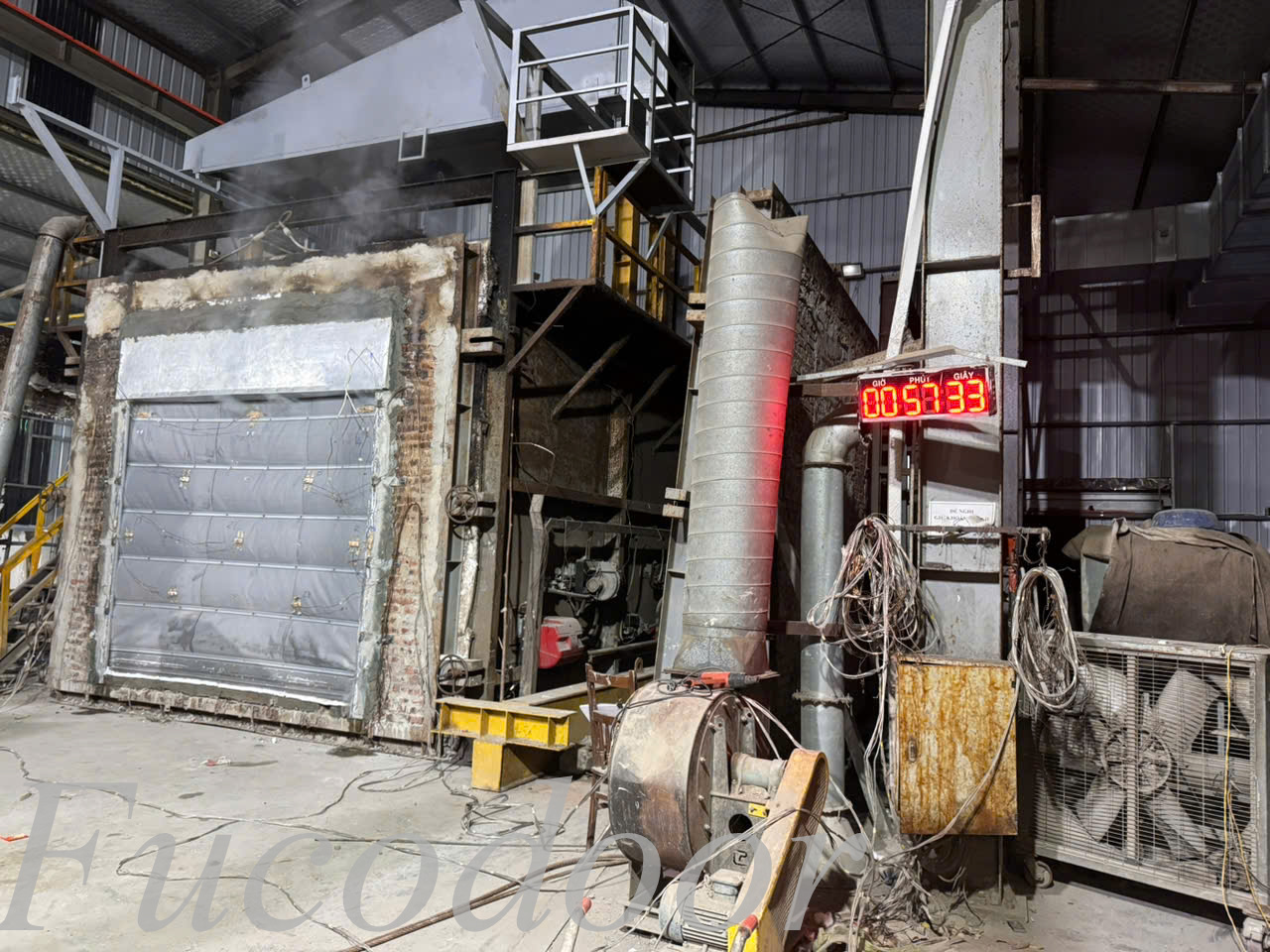

Làm bằng thép tròn đường kính bao ngoài 90mm dày 1,4mm. Trục cuốn được đỡ ở 2 đầu bằng các mặt bích; kích thước mặt bích chính 505x280x3,5mm, kích thước mặt bích phụ là 350x280x3,5mm.. Mỗi mặt bích được cố định vào hệ tường thanh góc đỡ, giá cố V40x40x2,5mm, bằng 04 bu lông nở thép M10x80. Đường kính đầu trục là 20mm. Trục cuốn đặt trong hộp kỹ thuật và được điều khiển chạy bằng mô tơ điện tải trọng 300kg, nguồn điện 220V/50Hz, công suất 1/4HP. Motor được lắp đặt trong hộp kỹ thuật. Hộp kỹ thuật nằm trong lò đốt phía tiếp xúc với lửa.

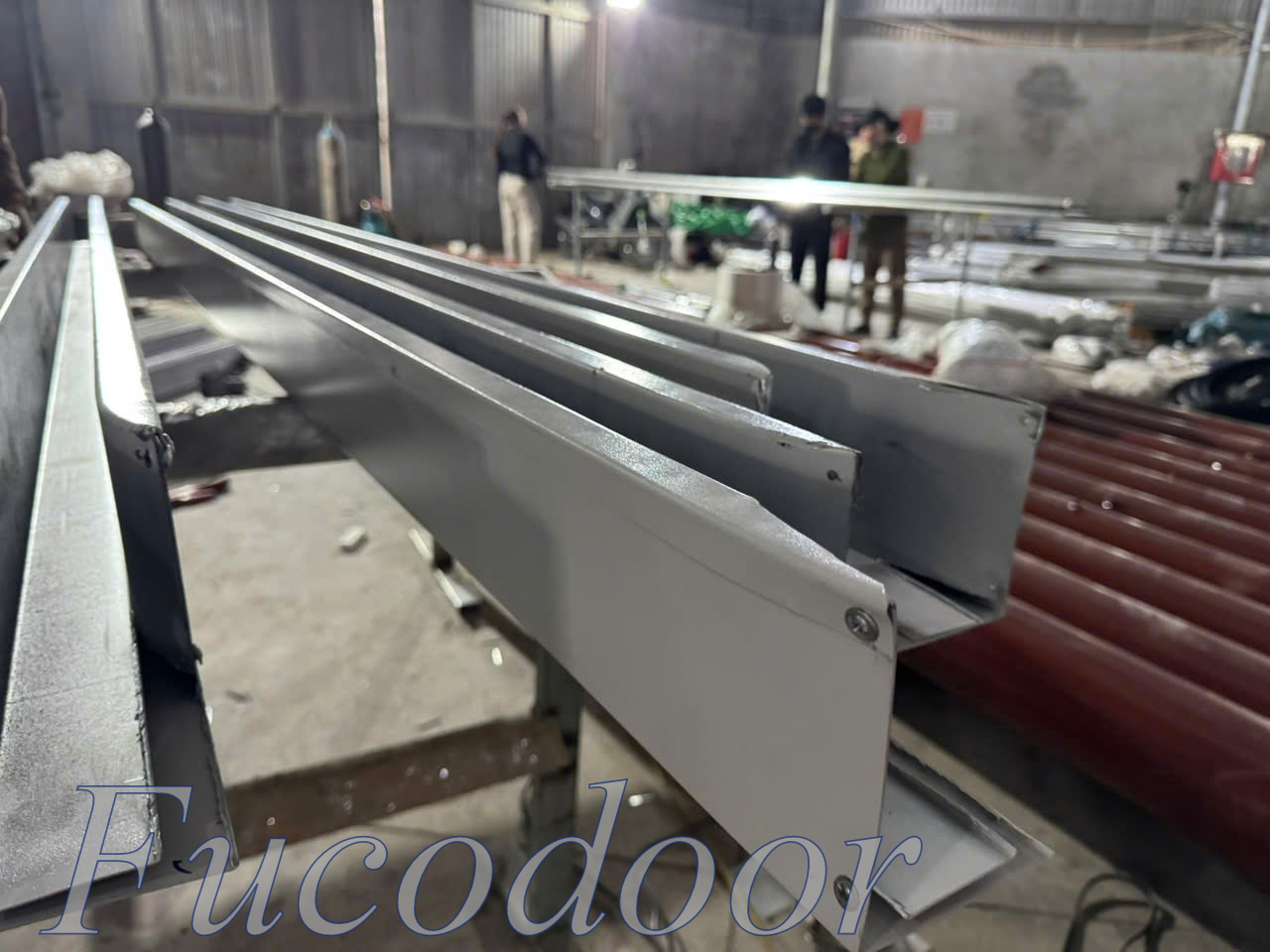

- Thanh dẫn hướng:

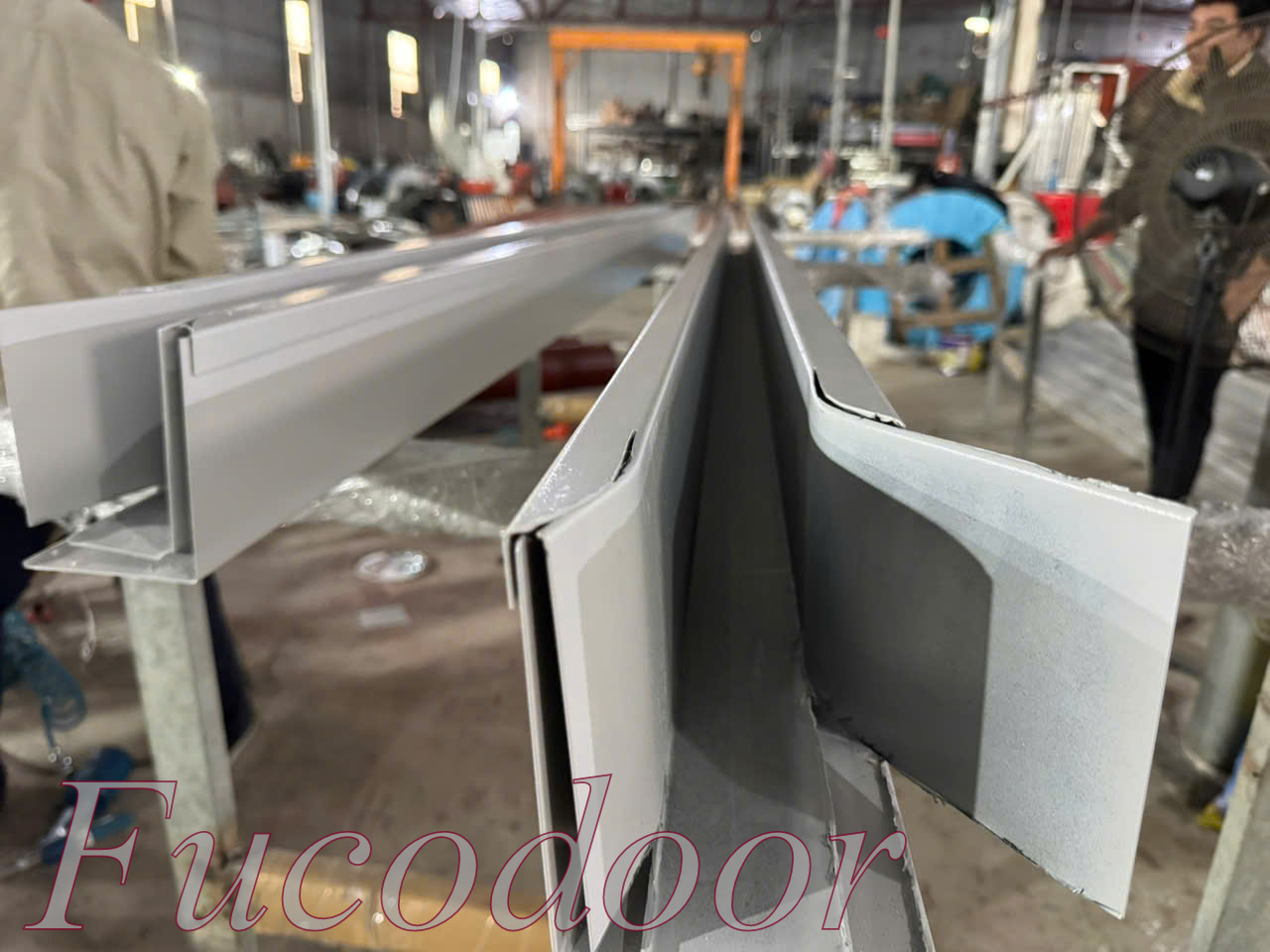

Được cấu tạo từ cán định hình sâu 95mm, rộng điểm lớn 67mm và điểm nhỏ 38mm, độ dầy 1,5mm. Thanh U 14x14x0,95mm hàn trong thanh ray kẹp giữ màn nằm trong ray. Thanh dẫn hướng được liên kết vào tường bằng 04 bu lông nở thép M10x80, khoảng cách là 700mm theo chiều cao của thanh dẫn hướng.
- Thanh đáy:
Thanh nẹp chân, thanh đáy được cấu tạo từ 2 thanh V50x50x3,5mm, màn cuốn được gấp mép, đặt trong thanh đáy theo chiều cao thanh đáy, 2 thanh V liên kết với nhau bằng 7 bu lông M60x60.
- Hộp kỹ thuật:

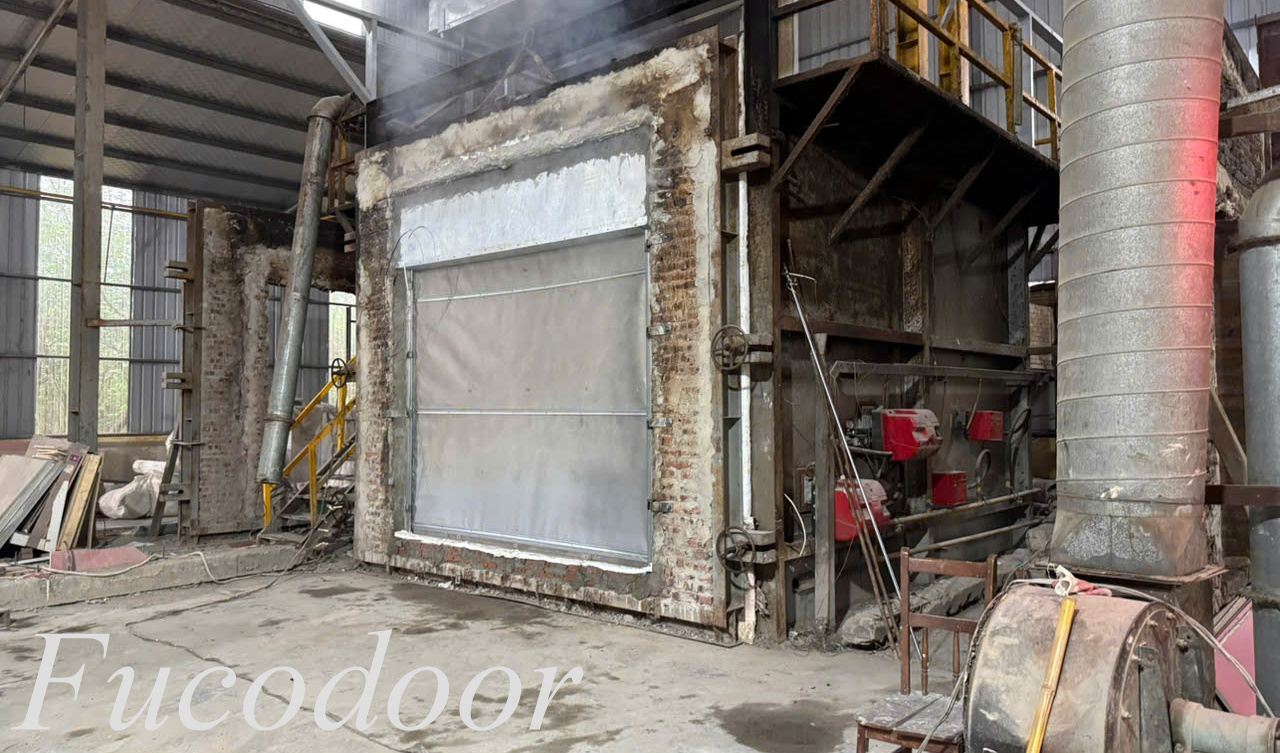

Kích thước hộp 550x380x3000mm có cấu tạo hệ khung thép hộp 20x40x1,4mm được liên kết bằng phương pháp hàn, bên trong sử dụng 1 lớp bông gốm độ dày 25mm, thanh nẹp 30x2mm liên kết với khung hộp để giữ bông gốm, bên ngoài là lớp thép dày 0,75mm. Khung thép hộp được cố định với mặt bích các vị trí nở thép liên kết với tường, khoảng cách 600mm/1 bu nông nở thép M12x120.
